SOLIDWORKS Flow Simulation 模拟对设计成功至关重要的流体流动、热传递和流体作用力

SOLIDWORKS® Flow Simulation 是一套直观的计算流体力学 (CFD) 解决方案,它嵌入在 SOLIDWORKS 3D CAD 中,允许您快速轻松地模拟您的设计内部和四周的液体和气体流动,以便计算产品性能和功能。

关键特点

Key features

01集成在3D设计环境中的流体仿真

02易用使用与功能强大

03高效实体几何处理,湍流模型

04通过虚拟测试验证设计性能

05满足成本目标要求并保证一次性制造成功

详细介绍

Detailed introduction

目标

SOLIDWORKS® Flow Simulation 是一款功能强大的计算流体力学 (CFD) 解决方案,完全嵌入在 SOLIDWORKS内。它让设计人员和工程师能够轻松快捷地模拟对成功设计至关重要的流体流动、热传递和流体作用力影响。





概述

Flow1.jpgSOLIDWORKS Flow Simulation 让设计人员能够模拟真实条件下的液体和气体流动、运行“假设”情形,以及高效分析零部件内部或周围的液体流动、热传递和相关作用力的效果。可以对设计变型进行快速比较以作出更好的决策,从而获得具有卓越性能的产品。

SOLIDWORKS Flow Simulation 提供了两个包含行业专用工具、实践及仿真方法的流体模块:采暖、通风和空调( H V A C ) 模块和电子冷却模块。这些模块都是插件,需要SOLIDWORKS Flow Simulation 许可才能使用。









好处

从设计到分析解决方案.jpg 评估产品性能,同时快速更改多个变量。

• 快速确定最佳设计解决方案并减少物理原型,从而缩短上市时间。

• 通过减少返工并提高质量,实现更好的成本控制。

• 交付更准确的提案。

















功能

SOLIDWORKS Flow Simulation

SOLIDWORKS Flow Simulation 是集成在 SOLIDWORKS 3D C A D 中的通用流体流动和热传递仿真工具。这一功能强大的 3D 设计仿真工具可以模拟低速和超音速流动,支持实现真正的并行工程,并且使每位设计人员都能执行关键的流体流动和热传递分析。除了 SOLIDWORKS Flow Simulation 之外,设计人员还可以模拟风扇和旋转零部件对流体流动的影响,以及加热及冷却零部件的影响。





HVAC 模块

此模块专门为需要模拟高级辐射现象的 HVAC 设计人员和工程师提供了仿真工具,它可以帮助工程师应对在设计高效制冷通风系统、照明系统或高效污染物扩散系统时遇到的严峻挑战。





电子冷却模块

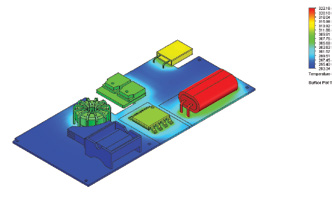

Flow2.jpg此模块包含针对热管理算例的专用仿真工具。特别适用于产品存在热学难题,并且需要对其 PCB 和外壳设计进行高精度热学分析的公司。













SOLIDWORKS Flow Simulation 可用于

• 充满信心的标出空调和加热导管的尺寸,同时考虑材料、隔离和热舒适度。

• 调查并呈现气流,从而优化系统和空气分布。

• 在尽可能真实的环境中测试产品。

• 生成预测热感觉平均指标 (PMV) 和预测不满意者的百分比 (PPD) HVAC 结果,以向学校和政府机构供热。

• 为婴儿保持特定的舒适级别并在应放置支持设备的地方进行仿真,以设计更好的保温箱。

• 为医疗行业客户设计更好的空调安装包。

• 模拟 LED 照明的电子冷却。

• 使用多参数的能源部 (DOE) 方法,验证并优化设计。

• 在交流和直流电源转换器上测试热交换。

• 模拟内部温度控制,以减少过热问题。

• 更好地定位风扇并优化设计内部的空气通量。

• 预测所设计系统产生的噪音。

以上某些功能需要使用 HVAC 或电子冷却模块。
