想要快速看到仿真结果？想要仿真结果更准确？SOLIDWORKS Simulation 2023 新功能揭秘！

SOLIDWORKS 2023 版本有哪些亮点新功能呢？

今天和大家分享SOLIDWORKS Simulation 2023的一个新功能：接触的惩罚刚度控制。

接触的惩罚刚度控制

使用SOLIDWORKS进行静态分析时，通常会面临两种情况。一种是分析精度的要求不高，希望尽快看到分析的结果，以判断趋势是否符合预期。另一种是分析的工况比较复杂，需要大量时间进行分析运算，效率相对比较低。

SOLIDWORKS Simulation 2023新增了“接触的惩罚刚度控制”功能，可以帮助实现静态分析时间及精度的控制。

“接触的惩罚刚度控制”用于控制线性静态分析的惩罚刚度比例因子，可在0.01至1.0之间设置，比例因子越大，分析的精度越高。

如果期望获得高精度线性静态分析结果，可设定比例因子为1.0；如果期望更快得到线性静态分析结果，可设定比例因子小于1.0，得到结果为近似值，精度差，但可评估设计或线性静态分析的趋势是否符合预期，这对设计或线性静态分析很有帮助。

可以先通过快速分析判断趋势是否符合预期。如果不符合预期，则可在最短时间内调整结构。趋势符合预期后，再做更加精细的分析，从而整体提高效率。

接触的惩罚刚度控制：使用新的接触惩罚刚度比例因子指定接触惩罚刚度，从而更轻松快捷地获得收敛。在线性静态算例中放宽接触惩罚刚度比例因子，从而更快地获得近似解。

优点：在放宽接触惩罚刚度比例因子时提高收敛速度，从而节省时间。

SOLIDWORKS Simulation 2023的新功能：接触的惩罚刚度控制，它可以帮助我们实现静态分析时间及精度的控制。

接下来分享SOLIDWORKS Simulation 2023另一个亮点新功能：欠约束几何体。

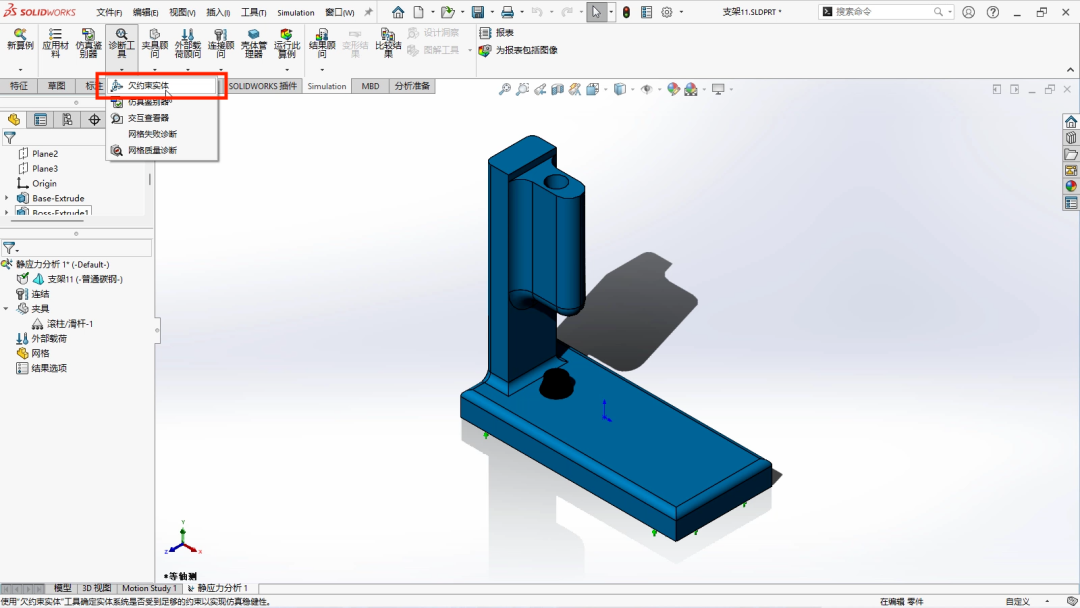

欠约束几何体

SOLIDWORKS Simulation初学者最常见的问题之一是软件提示模型不稳定或约束不恰当，导致分析失败。此时如果有工具可以帮助检查约束条件是否合适，是十分实用的。欠约束几何体就是这样一个工具，可以实现约束条件检查。

“欠约束几何体”应用于静态分析，可检测零部件是否添加了足够约束条件。在检测时，可显示出约束条件不足的零部件及相应自由度总数，并提供动画效果以展示约束条件不足零部件的移动情况。支持检测接触、螺栓接头等连接类型。

有了该功能后，工程师可以在分析前检测零部件约束条件是否合适，并可根据提示调整相应约束条件，最终顺利完成静态分析。
