SOLIDWORKS Electrical机电一体化设计
版权申明：
本著作权属于杭州华睿信息技术有限公司，在未经许可的情况下，任何个人不得以任何方式将本文在网络上发布，或对本书的部分或全部内容擅自进行增删，改编，节录，翻译，翻印，改写。
摘要：
基于SOLIDWORKS Electrical平台上的机电一体化设计，实现了电气于机械数据的关联及实时更新，从而减少制造缺陷和废品，更快制作出卓越的设计。
一、SOLIDWORKS Electrical软件介绍
SOLIDWORKS Electrical 是一款用于制备电气原理图的开放、直观、完整的软件包。它由两个数据包组成：SOLIDWORKS Electrical Schematic （用于详细原理图设计、布线方框图、2D 机柜布局和完整的端子和报表管理系统）和 SOLIDWORKS Electrical 3D（用于 3D 工厂布局及电线、电缆和线束的布线），两者均可单独使用。工程数据存储在 (SQL Server) 数据库中，并由协同服务器实时更新。使多用户可以同时工作于同一工程。
二、机电一体化研究状况
目前传统的2D CAD设计软件仅仅是停留在绘图模式上，着重于对于线条和图形的处理。大部分设计时间用于统计报表，实际生成与设计之间来回奔波，更改产品缺陷。设计效率不高，项目修改工作量大，如果你这个项目已经比较成熟了，后期只需修改一些回路，但是需要重新去手动填写BOM清单以及端子排等，工作量比较大。手动绘制接线图以及手动处理BOM清单，费时费力，在人为的处理BOM清单过程中有可能会出错，在投入生产缺少元器件时会给你带来不必要的麻烦；无法实现电气设计与机械设计实时交流，以及3D虚拟装配和布线。大部分设计时间用于统计报表，实际生成与设计之间来回奔波，更改产品缺陷。
随着三维软件在机械行业中的广泛运用从而取代了传统的二维设计，那么与电气设计是如何相结合来实现机电一体化设计，从虚拟走向现实。
三、设计流程

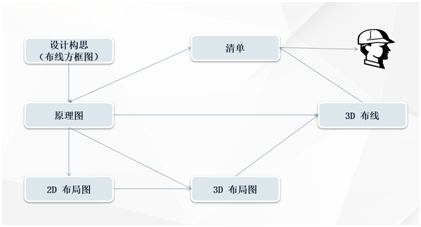

通过以下流程快速进行机电一体化设计；

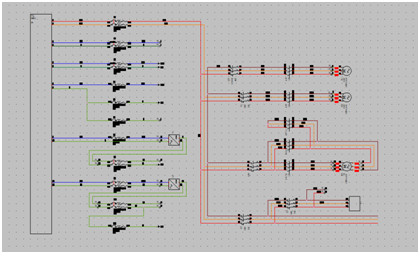

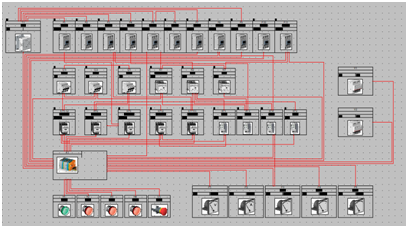

其中布线方框图、原理图、清单、2D机柜布局图基于SOLIDWORKS Electrical Schematic实现；
3D布局图、3D布线基于SOLIDWORKS Electrical 3D实现；
四 、SOLIDWORKS Electrical Schematic概述
SolidWorks Electrical作为专业的电气设计软件，拥有专业的设计工具，例如项目工程管理、图纸之间的信息关联、标准的数据库和符号库等。
拥有元件自动标注，自动生成BOM清单，宏管理器，自动编号以及智能化的逻辑判断能力，例如线路设计的短路、重复标注、自动保存等，可帮助设计人员将设计规范化和标准化。由此可见，SolidWorks Electrical在提供设计的方便性同时，注重设计的高效性，准确性和数据的安全性。

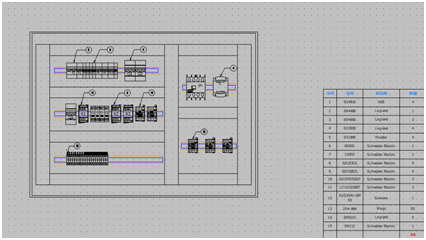

SolidWorks Electrical可以生成2D机柜布局装配图纸，指导现场装配，此布局图中的所有设备信息都与原理图中设备信息一一对应，以及尺寸信息都会随着设备型号发生改变。
SOLIDWORKS Electrical自带相关电气数据库，这个数据库包括：符号库、制造商数据库。这些数据库其实就是以后企业需要建立的标准化数据库范畴。

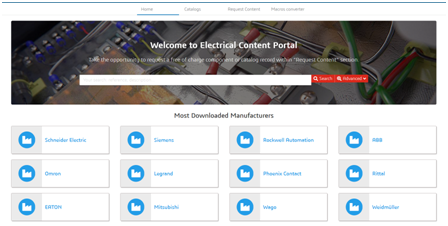

在线数据库中超过725个厂家，685个系列，超过10000万个部件可供去下载使用。
五、SOLIDWORKS Electrical 3D

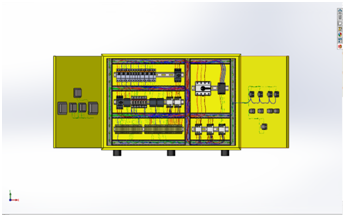

SolidWorks Electrical 3D基于SOLIDWORKS 平台来实现虚拟装配及3D布线，可结合SOLIDWORKS平台进行设备干涉检查，碰撞以及指示灯设备的智能开孔等。原理的设计目的旨在指导生产。根据我们在企业中的调研发现，原理的设计并不会了解具体器件的布线，这样在施工人员对器件摆放位置不明确而具有随意性的状况下，不能最优化的布线，由此造成大量的接线冗余。而只有通过三维软件在空间对器件做布线模拟，才可以真实的虚拟出最优化方案。但这就必须需要电气软件和三维机械软件有良好的数据衔接。SolidWorks Electrical作为SolidWorks的电气设计工具，兼容上真正做到了无缝集成，省去了在后续与SolidWorks三维软件的集成中所需的所有定制服务。

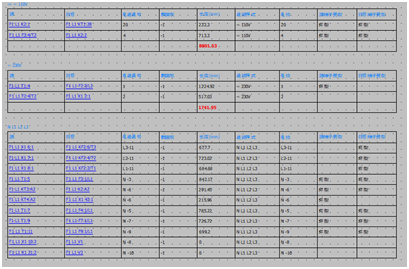

虚拟装配完成以可进行自动布线且可进行强弱电分离布线，在此可生成电线BOM清单，根据此清单，对应装配图，以及原理图中的相关数据信息，可以完成指导工人现场接线，甚至无需工人有任何的电气知识背景，按照BOM中的数据就可以截取相应线缆长度，对应连接点，对应三维装配图，完成线缆的装配。从而节省大量的线缆浪费。
