SOLIDWORKS钣金案例实操——控制导入特征的“弯曲半径”

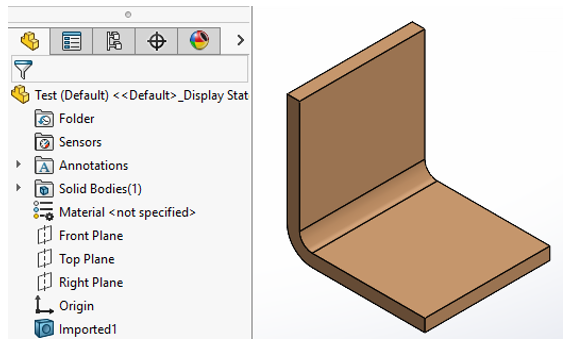

本次将对SOLIDWORKS钣金进行案例实操讲解，让工程师了解如何让控制已处于折叠状态的导入实体的“弯曲半径”
特征工作：

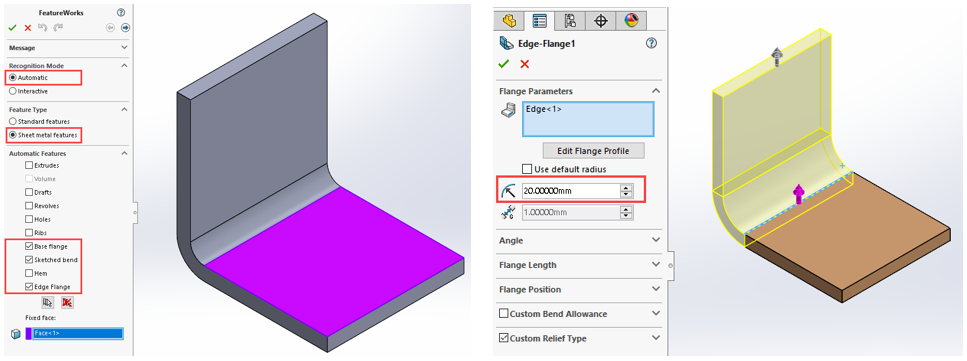

特征工作：选择“自动”识别模式和相关钣金特征，将导入的实体转换为钣金零件（参考左图）。
识别特征后，编辑“Edge-Flange1”并观察“Bend Radius”选项可用于控制折叠状态下零件的弯曲（参考右图）。
转换为钣金：

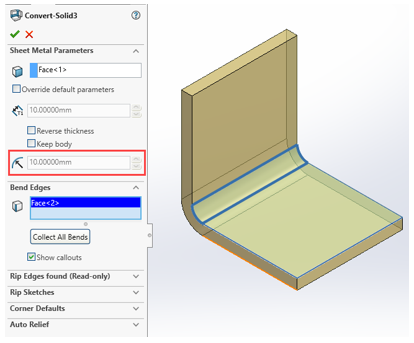

如果直接在导入的零件上使用此命令，“弯曲半径”选项将默认显示为灰色不可编辑状态（如下图所示）。即使启用“覆盖默认参数”并尝试修改弯曲半径值，它也会重置为其原始值。
要使用“转换为钣金”命令以可编辑格式获取导入特征的折弯半径，请参阅以下步骤：
删除折弯：

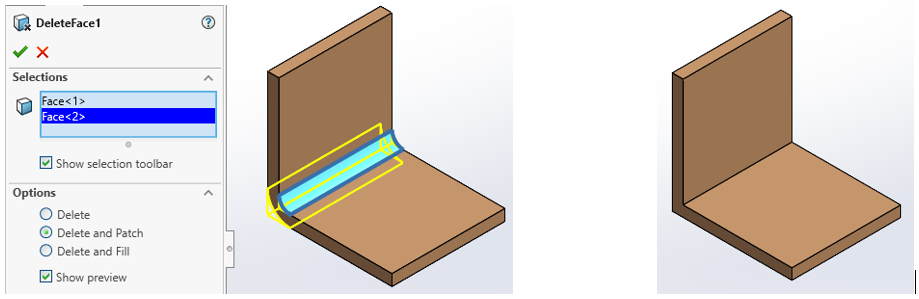

使用“删除面”命令删除导入特征的折弯部分。
转换为钣金：

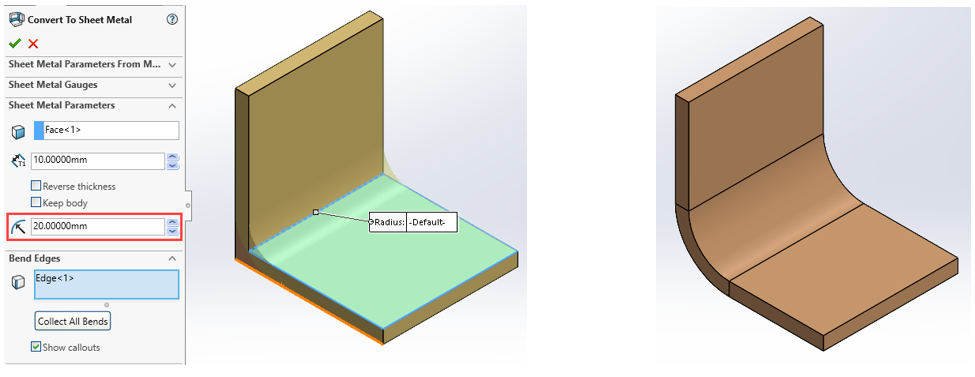

现在使用此命令，选择代表折弯的固定面和边。观察“弯曲半径”选项将可用，并且还允许根据需要修改弯曲半径值。
