SOLIDWORKS操作技巧之圆周阵列的两种方式

2023-02-22 来源：杭州华睿 作者：杭州华睿 阅读：10280

圆周阵列的两种方式，点击收取！



圆周阵列方式1

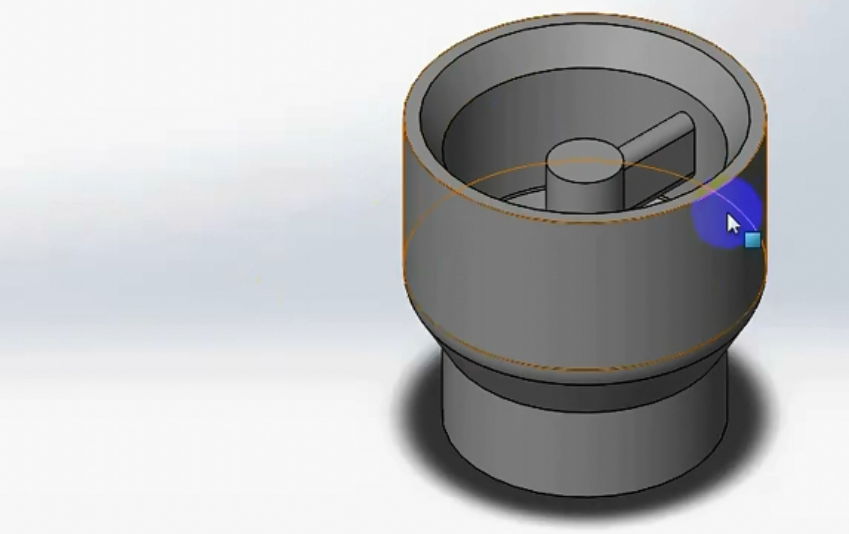

以下图模型为例

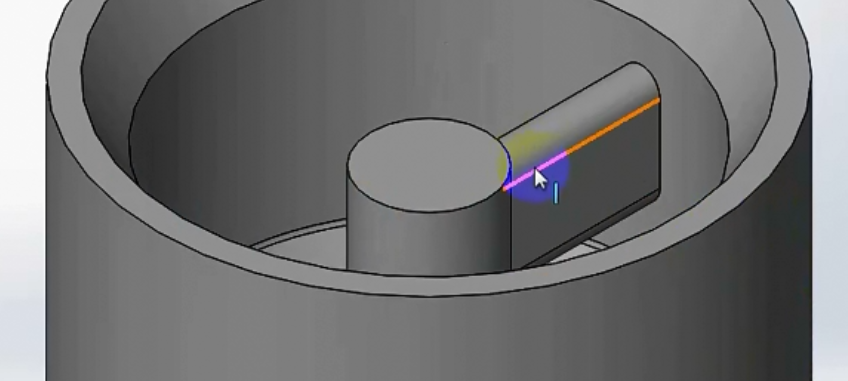

将下标注的特征在内部圆周进行阵列，该怎么做？

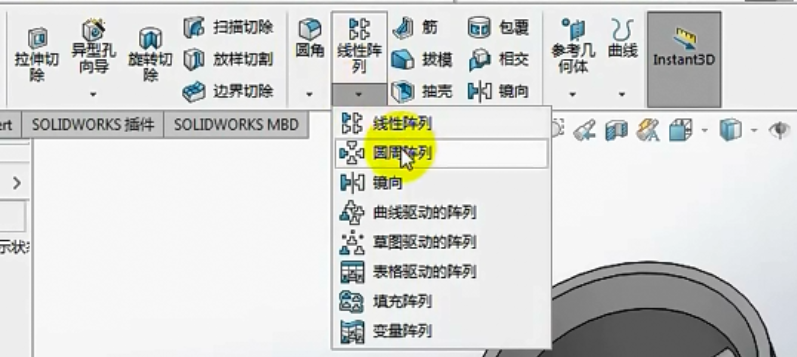

点选线性阵列的下拉菜单，点选“圆周阵列”

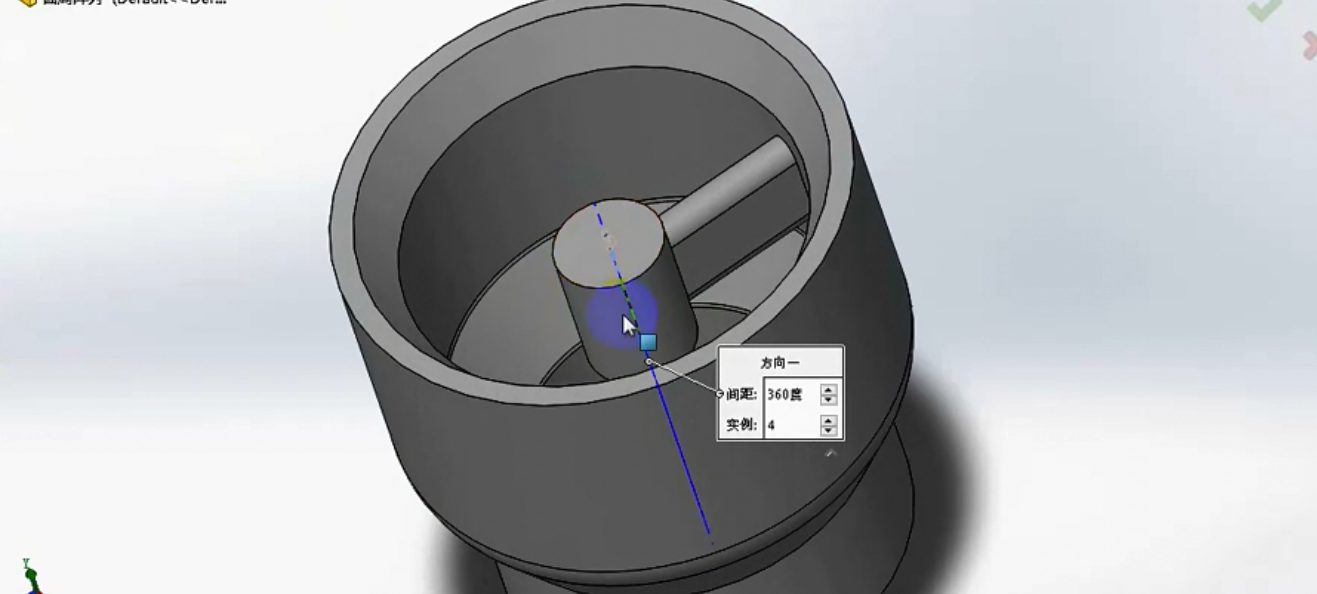

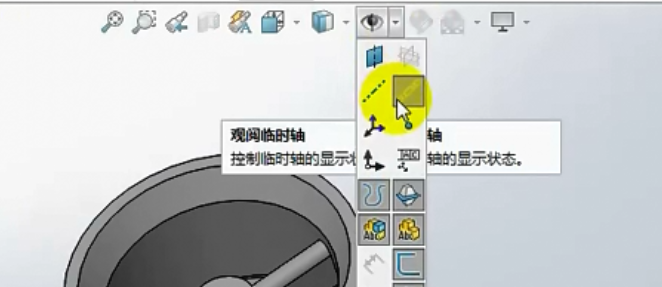

在左侧属性栏中会提示您需要选择一个方向：点击“隐藏”里面的“观阅临时轴”，观察模型，可以发现模型中的圆轴已经显示出来

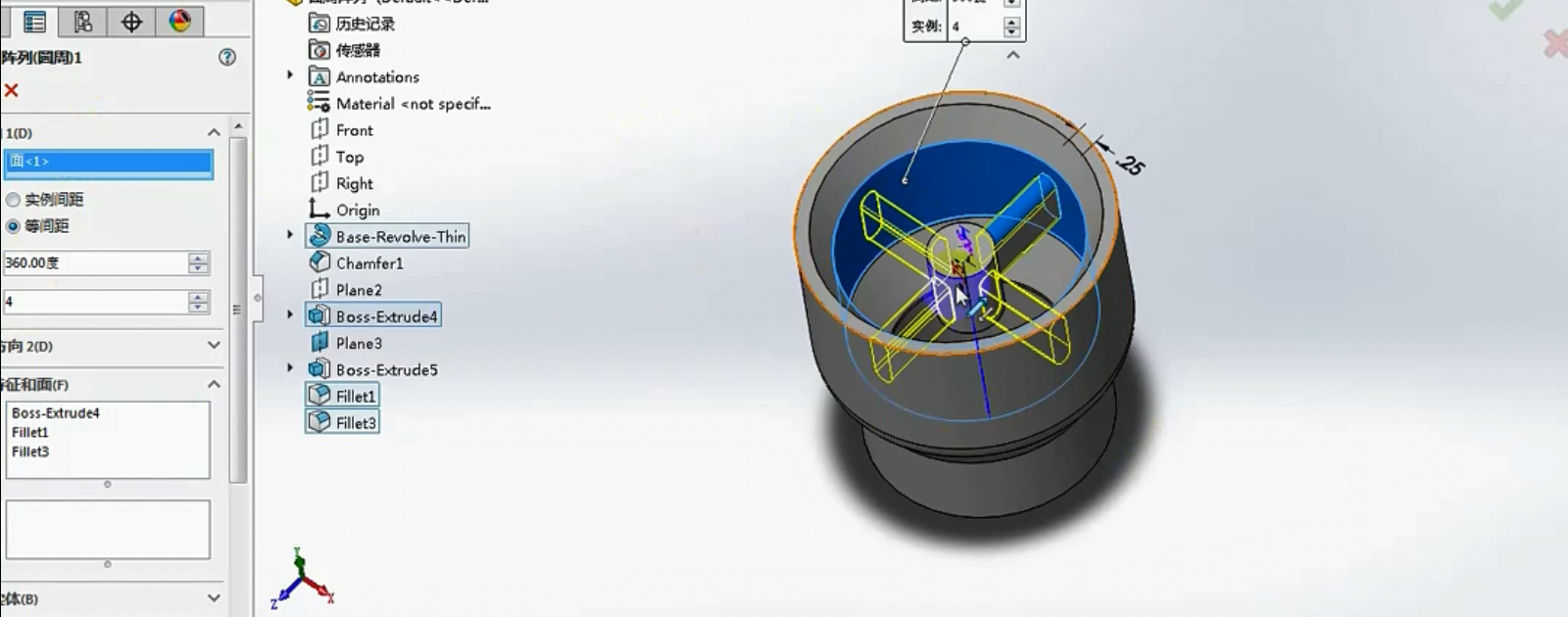

点击“基准轴”，再去点选特征，接着把未选择的几个面也给选择中

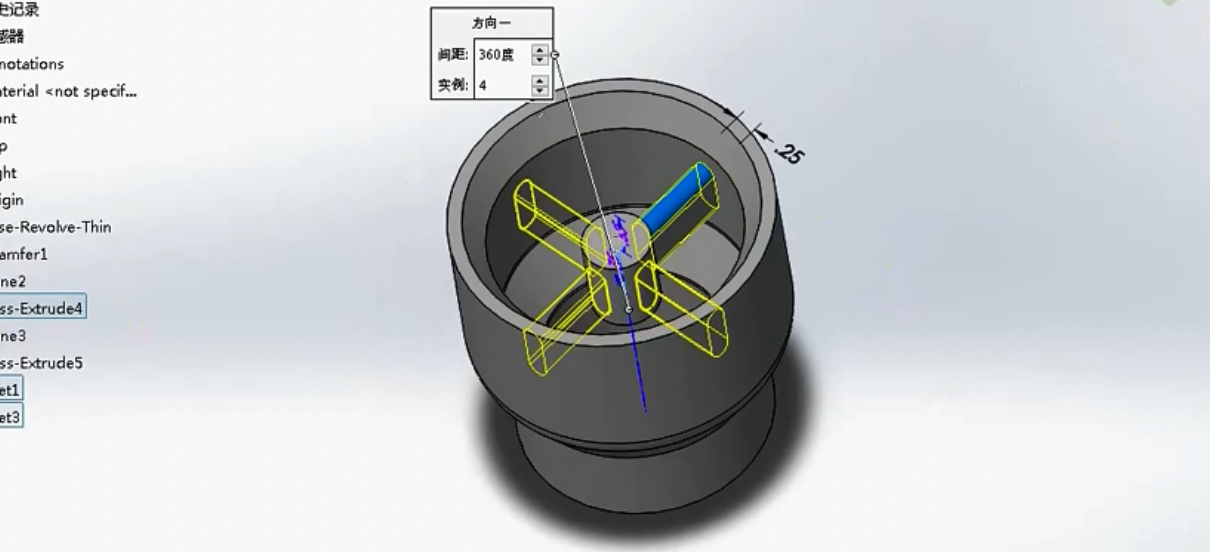

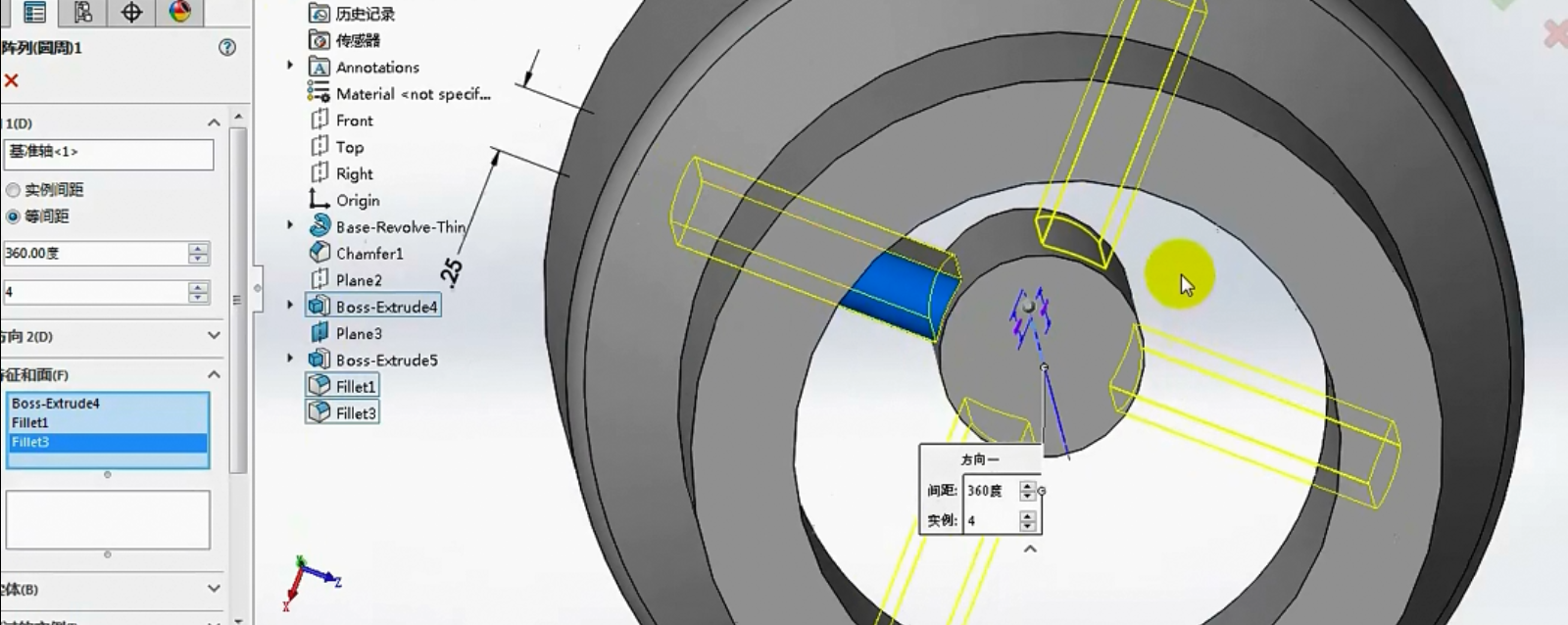

同时，可以发现，已经出现了预览

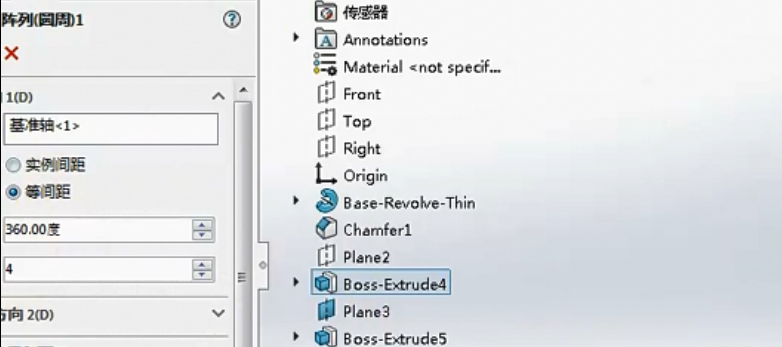

在左侧属性栏可以看到“等间距”已经被选择，将设置的范围360度分为相等的90度进行阵列


除了选择“基准轴”，还可以使用别的方式：

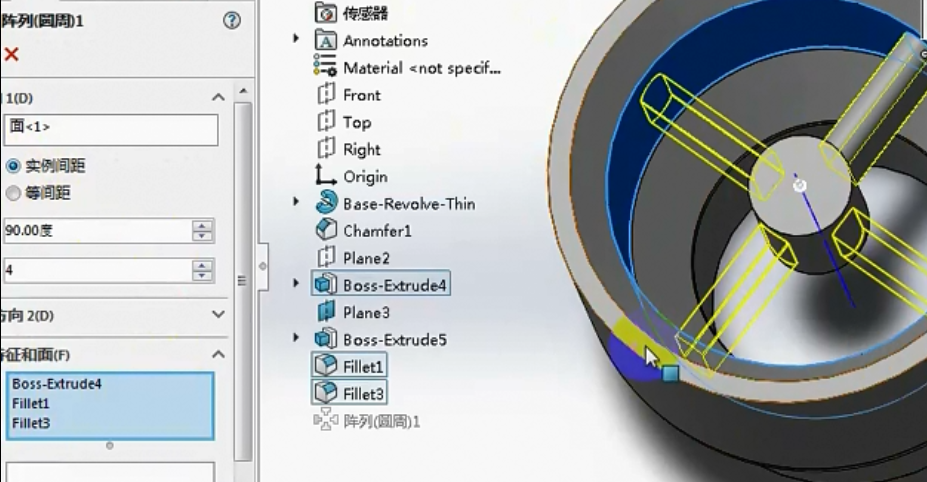

点选下图所示的“面”，此时“面”的选择和“基准轴”的意思是一样的

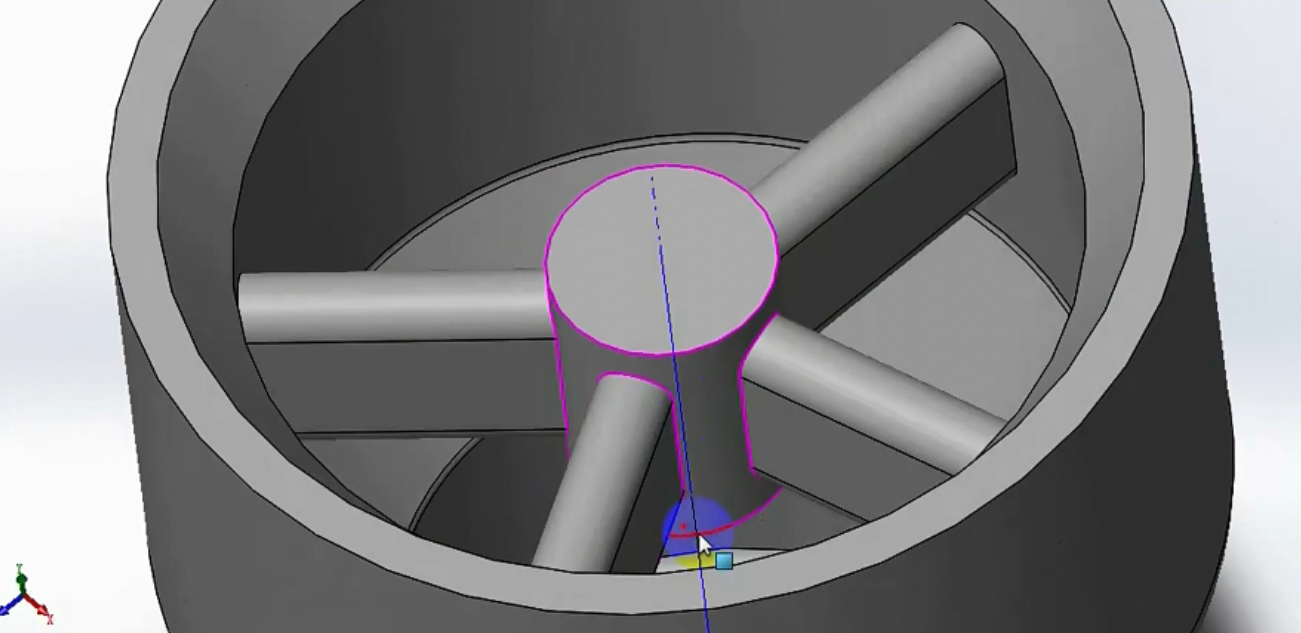

通过预览可以知道，此时点击“确定”，呈现出来一下的状态：


如果此时希望几个实例彼此之间有一个的距离，而不是像此刻的360度等距划分，那又应该怎么操作呢？

编辑特征，点选左边属性栏的“实例间距”

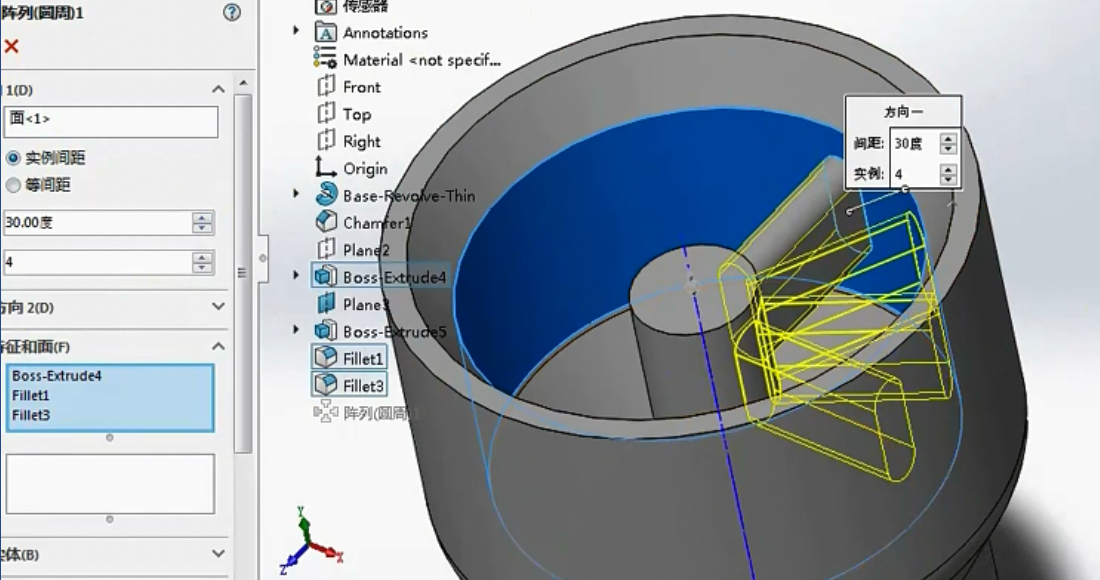

将下方的角度设置为30度，则预览实例特征的距离呈现为如下状态：

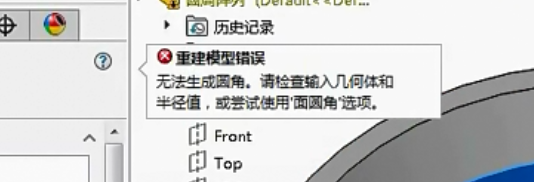

点击“确定”，提示“无法生成圆角”，因为角度过小，彼此之间会有重复，所以无法生成


更改度数到合适的度数，软件可以自动识别出来，就没有问题了！






圆周阵列方式2

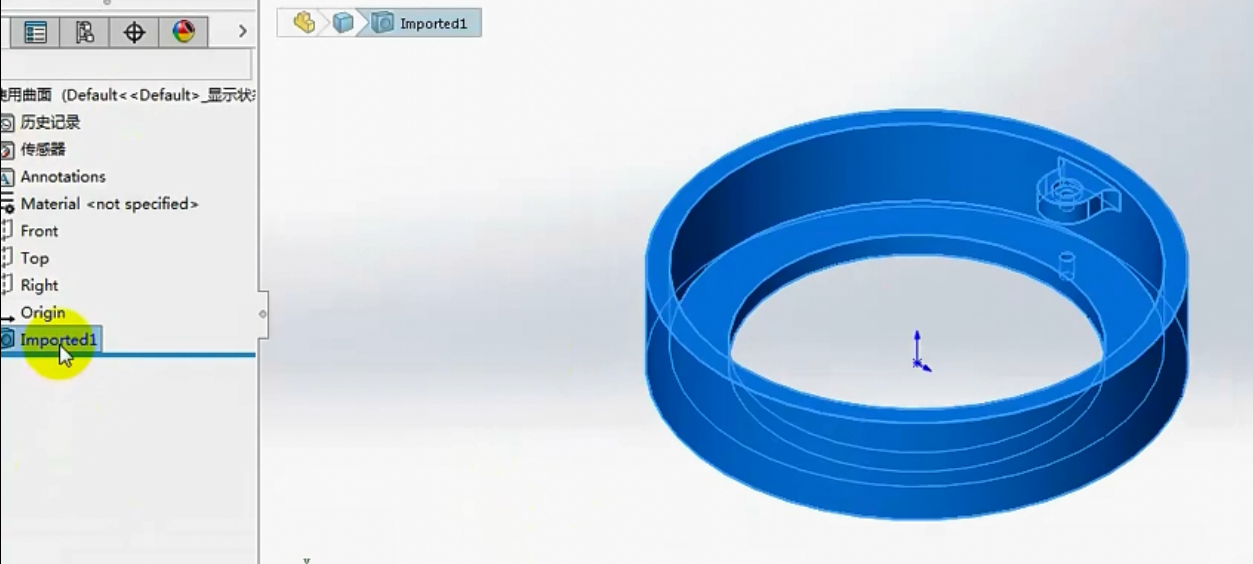

打开此模型


此时观察到，左侧设计树没有一个个的特征，只有一个整体的模型，说明此模型都是一体的，是不可分割的


对于这种模型该如何阵列呢？

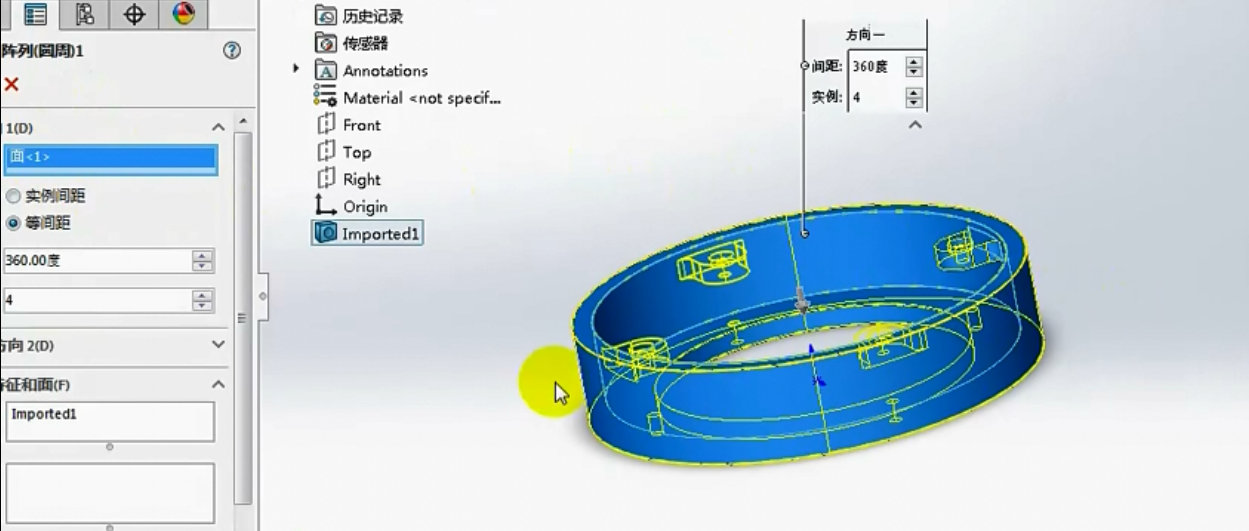

选择“圆周阵列”。在左侧属性栏中，选择整体的“面”


注意不能再去点选特征，因为此时点选任意一个特征，都会把整个的模型给阵列出来，则不符合设计要求，那该怎么处理？

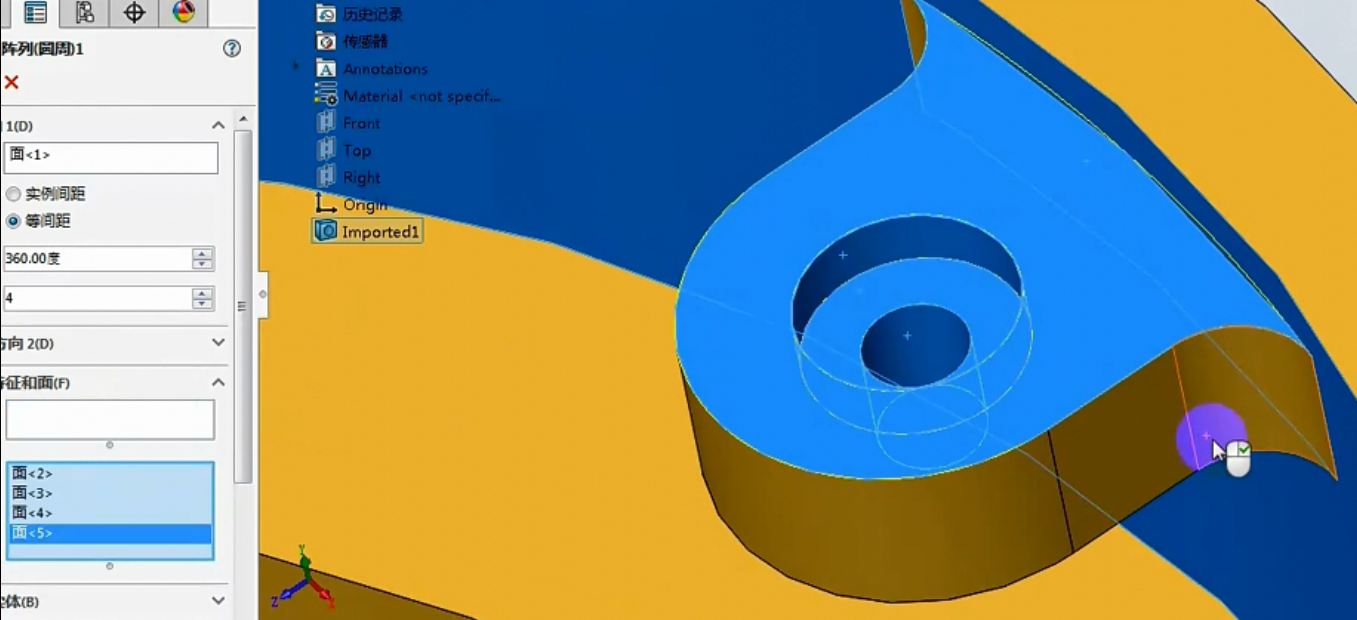

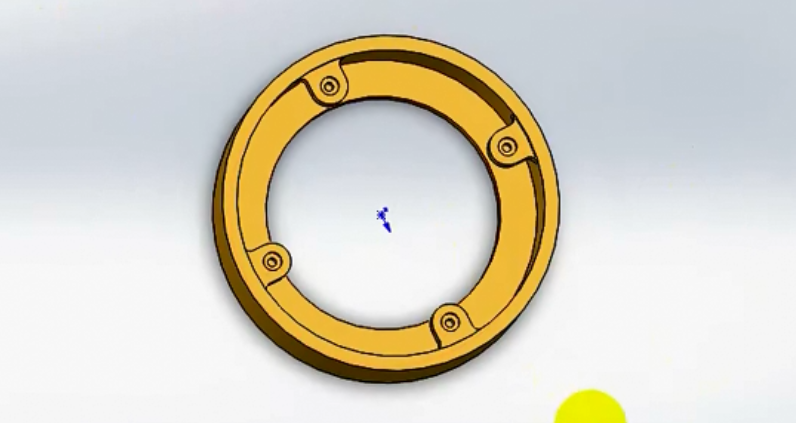

此时我们应该去点选“面”，把不同“面”给阵列出来（不要漏选），点击确定，完成

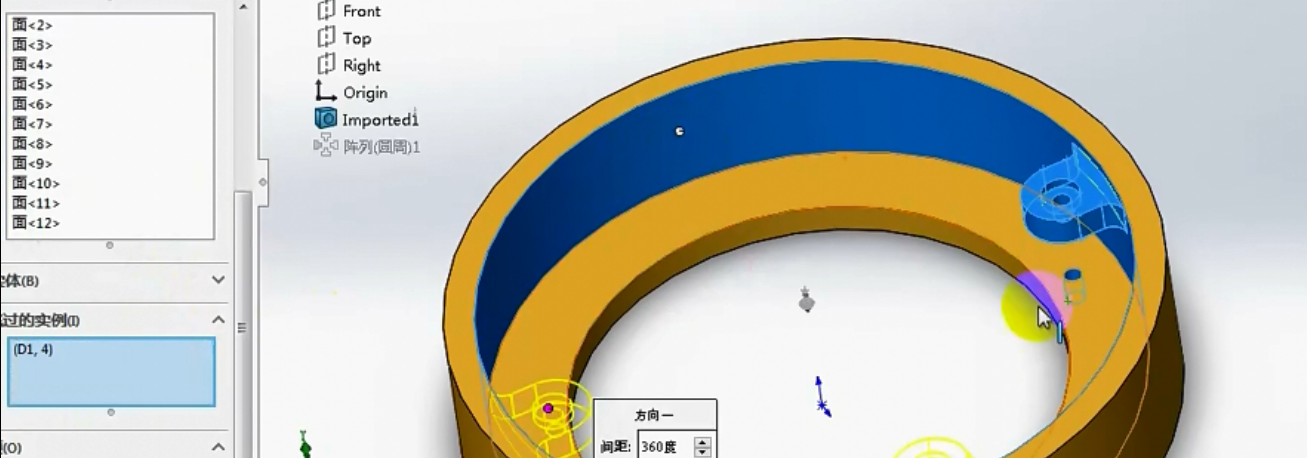

同样，在“圆周阵列”的设计树里面，也是有可跳过实例的，将不想要的实例进行点选去除




以上便是圆周阵列的相关应用学习，感兴趣的您赶紧打开软件进行实操练习吧！
